Thermoformming stroj

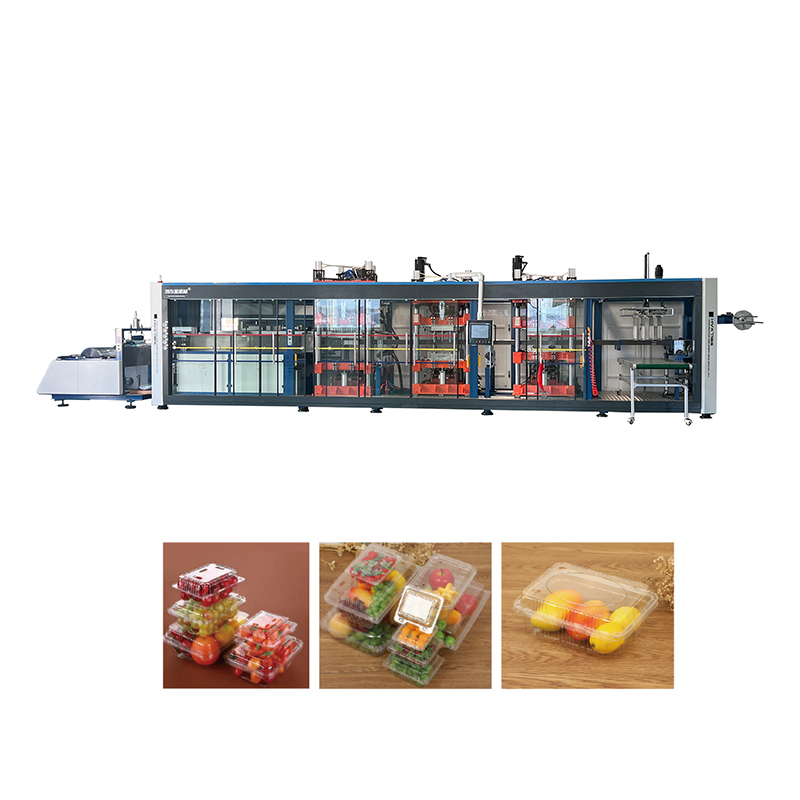

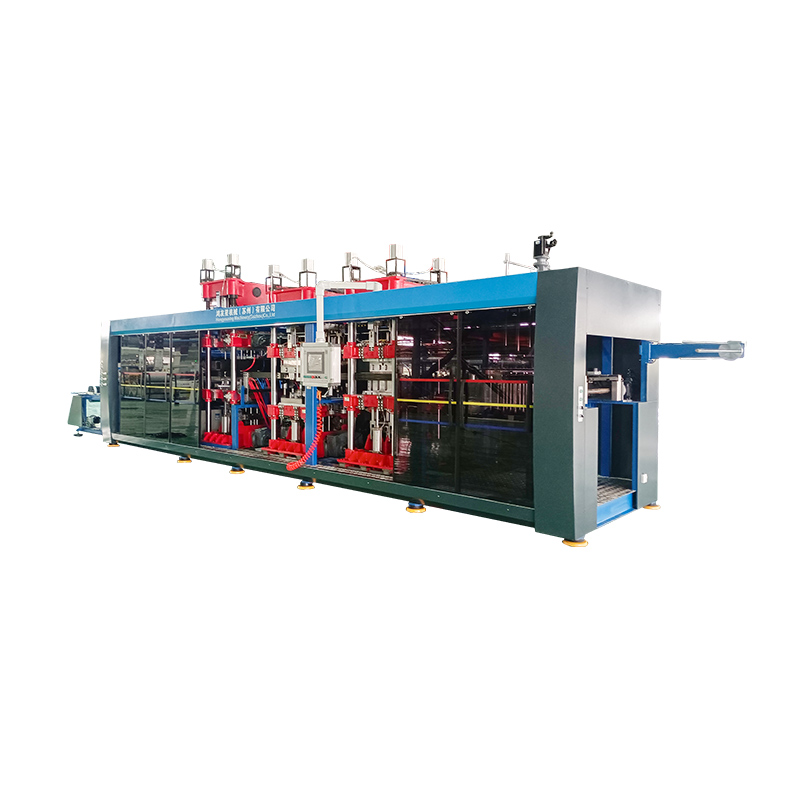

HYX 7185-4 Full-Automatic 4 stanice Thermoformming stroj
E-mail: [email protected]
Kontaktujte nás
Specifikace
Hlavní rysy:
Přijměte ovládání plc, celý systém je plně automatický, parametry digitální
displej, snadný provoz
Tento stroj může produkovat plastové zásobníky s listy podle data níže x
schopnost používat různé druhy plastů
4 sloupová hydraulická struktura, stabilnější, nízký hluk
Dovážené topné dráty keramický topení, přesná kontrola teploty, dlouhá životnost
Poskytujeme pro vás přizpůsobené služby, stroj může být navržen a
Vyrobeno jako vaše potřeba.
Pokročilý systém přepravy motorových listů, délka protahování
Technické parametry:
| HYX-7185-4 | HYX-520 | ||
| 1 | Vhodný materiál | PP, PS, PET, PVC, PLA atd. | |
| 2 | Šířka materiálu | 450-740 mm | |
| 3 | Tloušťka materiálu | 0,15-2 mm | |
| 4 | Max. Formovací oblast | 710 × 850 mm | 710 × 520 mm |
| 5 | Min. Formovací oblast | 420 × 300 mm | |
| 6 | Max. Řezací plocha | 690 × 830 mm | 690 × 500 mm |
| 7 | Tvorba a mrtvice na střih | 0-160 mm | 0-130 mm |
| 8 | Pozitivní hloubka formování | 120 mm | |
| 9 | Negativní hloubka formování | 110 mm | |
| 10 | Stohovací mechanismus mrtvice | ≤ 500 mm | |
| 11 | Maximální síla formování Stanice | 80T (pro použití s vytápěním smrt)
| 60T (pro použití s vytápěním smrt) |
| 12 | Vynutit maximum řezného lisu | 38 tun | 35 tun |
| 13 | Hodnocená síla topné pece | Horní trouba 65 kW, spodní trouba 65 kW | Horní trouba 45 kW, spodní trouba 45 kW |
| 14 | Metoda vytápění | Horní a dolní, 3 sekce zahřívání | |
| 15 | Skutečná spotřeba energie | Asi 40 ~ 60 kW/h asi 30 ~ 50 kW/h | |
| 16 | Napájení | AC 380V/50Hz (3 N PE) | |
| 17 | Max. Rychlost výroby | 20-30 cyklů/minuta | |
| 18 | Max. Průměr/hmotnost | Φ800 mm/500 kg | Φ700 mm/300 kg |
| 19 | Hmotnost stroje | 12 000 kg | 9 000 kg |
| 20 | Dimenze (l*w*h) | 11 m × 2,3 m x 2,5 m | 9m × 2,3 m x 2,5 m |
| Metoda chlazení | Forma je ochlazena cirkulující vodou | ||
| Žádost o vzduch | Přívod vzduchu ≥ 3,5 m3/min, tlak vzduchu 0,6 ~ 0,8 MPa. | ||
| Hlavní seznam konfigurace | |||
| Žádný. | Hlavní elektronická součást | Značky | |
| 1 | Řídicí systém | Tchaj -wanská delta | |
| 2 | Modul PLC | Tchaj -wanská delta | |
| 3 | Dotyková obrazovka | DELTA 12 palců HD dotyková obrazovka | Delta 10 palcová HD dotyková obrazovka |
| 4 | Systém řízení teploty | Delta (inteligentní ovládání teploty) | |
| 5 | Střední relé | Schneider | |
| 6 | AC stykač | Schneider | |
| 7 | Přepínač vzduchu | Delixi | |
| 8 | Formovací stanice servo motor | Delta (horní: 5,5 kW, dolní: 5,5 kW) | Delta (horní: 3kW, dolní: 3kW) |
| 9 | Servo motor řezací stanice | Delta (horní: 7,5 kW, dolní: 5,5 kW) | Delta (horní: 4,5 kW, dolní: 3kW) |
| 10 | Servo motor pro děrování | Delta (horní: 7,5 kW, dolní: 7,5 kW) | Delta (horní: 4,5 kW, dolní: 4,5 kW) |
| 11 | Servo Motor dodávající list | Delta 5,5 kW | Delta 3kw |
| 12 | Stohování servomotoru | Delta 2kw s brzdou | |
| 13 | Kontrolní skříň | Šanghaj Tong Ke | |
| 14 | Fotoelektrický spínač | Korea Fotek | |
| 15 | Bezpečnostní světelná opona | Šanghaj PU Bang | |
| 16 | Přepínání napájení | Tchaj -wanská delta | |
| 17 | Vytápění Brickera | Dovážený topné dráty do importovaného společného podniku, s tepelnou izolační bavlnou uvnitř, 600 W daleko infračerveného keramického radiátoru | |
| 18 | Vývěva | Elmo Rietschle V-VC100 | |
| 19 | Pozitivní ventil | Japonský SMC Ultra-vysokorychlostní odezva ventil s velkým průtokem s průměrem 1,5 palce. | |
| 20 | Chladicí systém | Japonsko Daikin Compressor 6p | |
| 21 | Ložisko | Japonsko NSK | |
| 22 | Lineární průvodce | Tchaj -wan Hiwin | |
| 23 | Hydraulický posilovací ventil | Japonsko CKD | |
| 24 | Vzduchový válec | Tchaj -wan airtac | |
| 25 | Elektromagnetická chlopně | Japonsko CKD/SMC Tchaj -wan Mindman/Shako | |
| 26 | Vakuová hodnota | Tchaj -wan Mindman | |
| 27 | Řetězová stopa | Slitina hliníku letecké třídy | |
| 28 | F.R.L | Japonsko CKD nebo SMC | |
| 29 | Systém krmení | Automatické mechanické krmné zařízení s dvojitou barvou, aby se snížila intenzita práce pracovníků, 500 kg. | |
| 30 | Kovový plech | Ošetření barvy | |
| 31 | Řetězec s dvojitým řádkem | Tchaj -wan KMC (Ošetření továrny snižuje výskyt plastového prášku.) | |
Ii. Technický popis zařízení
A. Formovací zařízení se skládá z hlavního rámce struktury, pozitivního a negativního systému vytváření tlaku, systému řízení teploty, vakuového systému,
Vytápěcí systém, systém řízení vzduchu, elektrický a regulační systém PLC, děrovací systém, stohování rozkladu produktů a automatické převíjení systému a
jiné strukturální komponenty.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
Údržba a další nadace procesu, aby se zajistilo, že pohyblivé zařízení přenáší a transformuje pohyb a sílu, má dostatečnou sílu a rigiditu. Všechny kovové povrchy jsou ošetřeny ošetřením anti-rust a spodní vrstva je postříkána anti-rustovou barvou; Obecné a standardní díly se používají ve struktuře k usnadnění pozdější údržby a výměny všech částí.
Ⅲ. Elektrické a PLC řídicí systémy/bezpečnostní zařízení

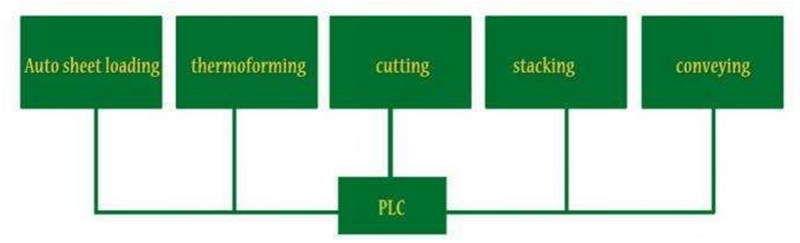

Systém elektrického řízení je řízen modulem integrovaným PLC. Průmyslový dotykový displej se používá jako HMI (rozhraní lidského stroje) a
Používá se čínské rozhraní. Stroj má tlačítka pro provoz a nastavení a úpravu všech procesních parametrů, což usnadňuje provoz a údržbu zařízení.
Pracovní metoda celého počítače je rozdělena na ruční/automatické, všechny nastavovací funkce jsou provozovány na dotykovém displeji; Poté, co operátor umístí materiály, stiskněte automatické spouštěcí zařízení k dokončení celého procesu procesu formování, dokud není zpracování a výroba materiálu v sila dokončena; Manuál se používá hlavně pro změnu formy nebo kontrolu vzorku.
Systém je vybaven více opatřeními na ochranu a každá akce, která se může navzájem srazit, je zajištěna propojením a ochranou řízení s uzavřenou smyčkou.
Návrh bezpečnostního ochranného těsnění bezpečnostních dveří, pomocí manuálního otvoru spony, ručního zamykání, bezpečnostní mřížky nainstalované v ochranných dveřích pro zlepšení bezpečnostního faktoru zařízení a zajištění bezpečnosti personálu a majetku.
Distribuční skříň obsahuje ochranné obvody, včetně nadproudu, přepětí, podpětí, zkratu a ochrany přetížení. Vytápěč je chráněn pojistkou. U bezpečnostních problémů, které mohou poškodit systém nebo obrobku, existují varovné signály nebo poznámky. 10% prostor je rezervován v ovládacím boxu pro budoucí změny. Elektrická skříň je vybavena filtrem a ventilátorem ochranného chlazení.
Všechny nevyjímatelné kabely a dráty mimo napájecí skříň jsou skryty v kabelovém slotu pro snadné otevření a opravu. Pokud to není možné, použijte k jejímu opravě hadice.

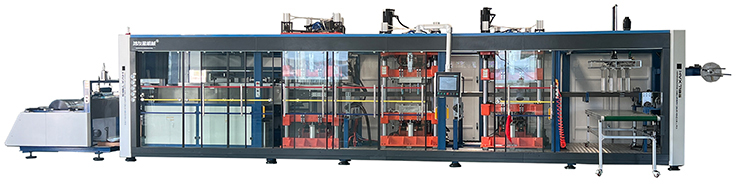

HYX-7185 plně automatický pozitivní a záporný tlak Čtyř-stanice termoformující stroj je produkt pečlivě postavený kombinací pokročilých technologií a let výrobních zkušeností. Tento stroj je vhodný pro PP, PS, PET, PVC, PLA a další materiály a může snadno uspokojit potřeby formování různých průmyslových odvětví.
Hlavní funkce:
Široká přizpůsobivost materiálu: Stroj dokáže zvládnout různé materiály o šířce 450-750 mm a tloušťkou 0,15-2,5 mm, splňuje požadavky na materiál v různých výrobních scénářích.
Velká formovací oblast: Maximální oblast formování dosahuje 710
Vysoce přesné řezání: Maximální řezací plocha je 690 x 830 mm a maximální řezací síla 80T (používaná s systémem vytápění formy) zajišťuje hladké hrany produktu a vysokou přesnost.
Technologie pozitivního a negativního tlaku: Stroj přijímá technologii pozitivního a negativního tlaku, s hloubkou formování pozitivního tlaku 140 mm a hloubkou vytvářejícím záporný tlak 150 mm, což může splňovat potřeby formování komplexních produktů.
Efektivní mechanismus stohování: zdvih mechanismu stohování může dosáhnout ≤ 500 mm, což usnadňuje stohování a manipulaci s produkty a zvyšuje účinnost výroby.
Úspora energie a ochrana životního prostředí: Použití metod horního a dolního třístupňového vytápění je skutečná spotřeba energie pouze 40-60 kW/h, což výrazně snižuje výrobní náklady.
Vysokorychlostní výroba: Maximální rychlost výroby může dosáhnout 20-30krát/minutu, což výrazně zlepšuje účinnost výroby.
Konstrukce velké velikosti: Celková velikost stroje je 14m x 2,3 m x 2,5 m a hmotnost dosahuje 22t, což zajišťuje stabilitu a trvanlivost stroje.
Technické parametry:
Hodnocený výkon: Celý stroj je 160 kW. Vytápěcí pec je rozdělena do horních a dolních částí, každý ze 72 kW.
Napájení: AC380V/50Hz (3 N PE).
Metoda chlazení: Forma je ochlazena cirkulující vodou, aby byla zajištěna stabilita procesu formování a kvality produktu.
Požadavky na tlak vzduchu: Přívod vzduchu ≥ 3,5 m³/min, tlak vzduchu 0,6 ~ 0,8 MPa, aby se zajistil normální provoz stroje.
Oblasti aplikace:
Plně automatický pozitivní a negativní tlak Thermoformmingový stroj HYX-7185 se široce používá v balení potravin, lékařském vybavení, elektronických výrobcích, automatických dílech a dalších průmyslových odvětvích. Je to důležitý nástroj pro mnoho společností k dosažení automatizované a efektivní výroby.
